Reacción al fuego
Clase A en índice de propagación de llama y en desarrollo de humo. Núcleo mineral incombustible.

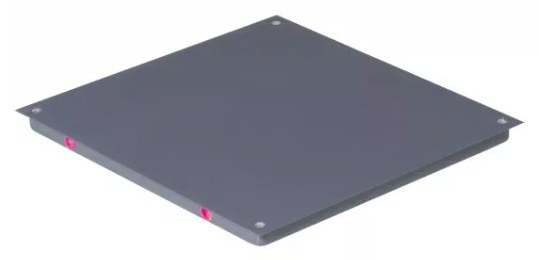

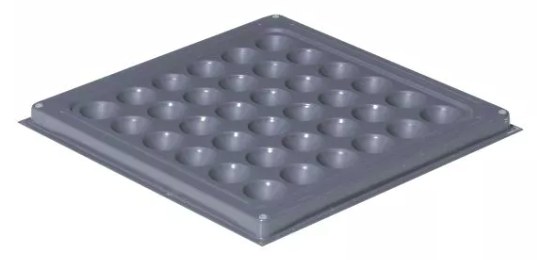

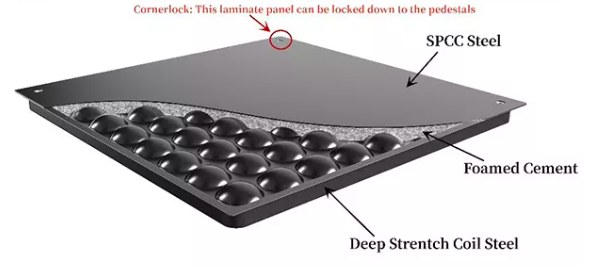

Módulo de 500 × 500 mm en acero embutido recubierto con polvo epoxi y relleno de cemento celular, montado mediante bloqueo en esquina y sin necesidad de largueros.
Su rasgo diferencial es la posibilidad de incorporar canaletas que separan corriente fuerte y corriente debil, lo que simplifica el mantenimiento del cableado y aprovecha mejor el espacio del plenum. La modulación menor facilita el registro puntual en plantas muy compartimentadas.
| Serie | FS700 · FS800 · FS1000 |
| Dimensión | 500 × 500 × 28 mm |
| Materiales | Acero y cemento celular |
| Instalación | Bloqueo en esquina |
| Acabado | HPL o PVC |
| Canales | Separación de corriente fuerte y debil |
| Serie | Carga concentrada | Carga última | Rodante 10 pasadas | Rodante 10.000 pasadas |
|---|---|---|---|---|
| FS700 | 3,12 kN (318 kg) | 6,24 kN (636 kg) | 2,70 kN | 1,78 kN |
| FS800 | 3,61 kN (368 kg) | 7,22 kN (736 kg) | 3,12 kN | 2,70 kN |
| FS1000 | 4,45 kN (454 kg) | 8,91 kN (909 kg) | 3,61 kN | 3,12 kN |
| FS1250 | 5,57 kN (568 kg) | 11,14 kN (1136 kg) | 4,45 kN | 3,61 kN |
Factor de seguridad mínimo 2,0 sobre la carga de diseño. La carga de diseño es el menor valor entre la mitad de la carga última y el punto de fluencia del panel.
Clase A en índice de propagación de llama y en desarrollo de humo. Núcleo mineral incombustible.
Estándar tubo Ø 22,3 × 1,5 mm · alta resistencia Ø 32 × 1,5 mm · extra pesado Ø 45 × 1,5 mm · sísmico Ø 60 × 1,5 mm.
Larguero estándar de 1,0 mm y de 1,8 mm de espesor, según carga de proyecto y altura de plenum.
Indiquenos superficie, altura de plenum y acabado y le devolvemos selección técnica y precio por m².
